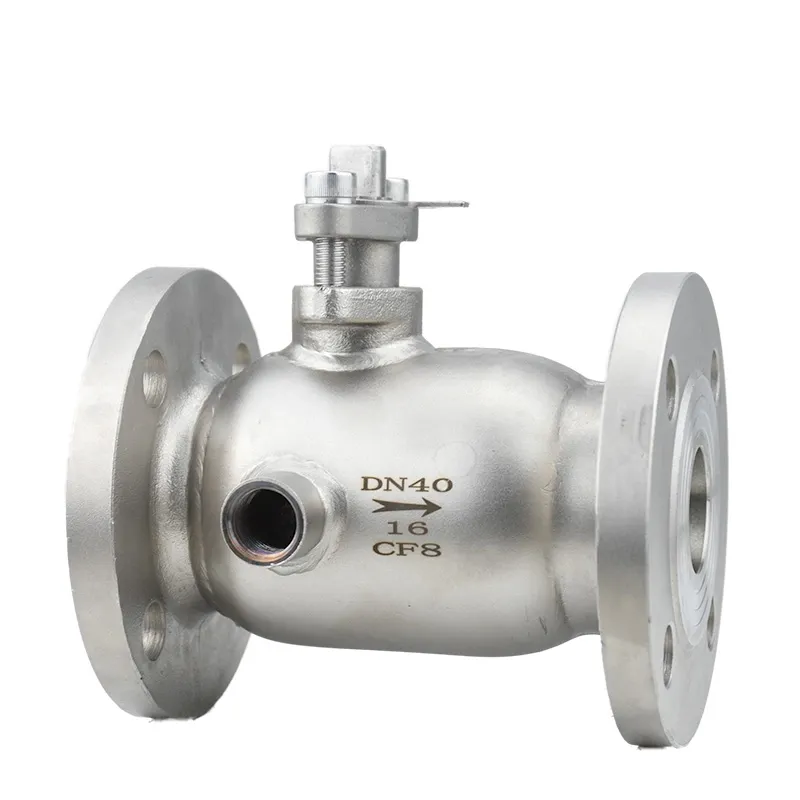

BQ41F-16P夹套保温球阀

产品特点

不锈钢保温球阀具有保温、保冷特性。按GB标准设计制造，法兰连接按JB/T 79-94标准执行，适用于石油、化工、冶金、制药等行业。 该阀采用蒸汽夹套保温，即便外界温度降至零度以下，阀门仍操作灵活，能可靠切断输油管道，这一优点是一般控制阀门所不具备的，因此它是重油输送管道的理想控制阀门。 根据用户需要，可向夹套内注入蒸汽、导热油、冷却水、冷气等，使整个阀门升温或降温至所需温度，从而有效防止介质结晶。

主要外形尺寸和连接尺寸

公称通径 DN	L	D	D₁	D₂	B	F	Z-φd	2-G
15	130	115	85	65	14	2	4-φ14	150
20	150	135	100	78	16	2	4-φ18	190
25	160	145	110	85	16	3	4-φ18	230
32	165	160	125	100	16	3	4-φ18	240
40	180	180	145	120	18	3	4-φ18	280
50	200	195	160	135	20	3	8-φ18	310
65	220	215	180	155	20	3	8-φ18	330
80	250	245	210	185	22	3	8-φ18	600
100	280	280	240	210	24	3	8-φ23	800
125	320	335	295	265	26	3	12-φ23	1000
150	360	425	355	320	30	3	12-φ25	1200
