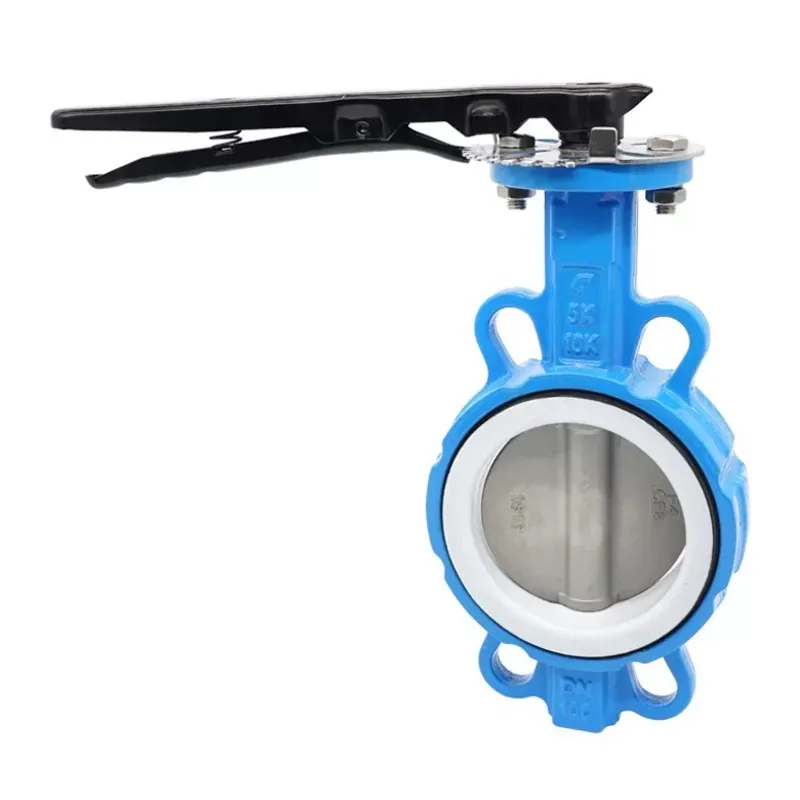

D71F手动对夹式四氟蝶阀
产品参数
-
公称通径
DN50-DN200
-
工作压力
PN0.6-1.6MPa
-
适用温度
≤150℃
-
工作介质
水
-
阀体材质
球墨铸铁
商品信息
主要外形尺寸和连接尺寸
| DN | L | D1 | D2 | D3 | D4 | Φ | H1 | H2 | H3 | K-Φd | XR | Z-Φd |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 42 | 125 | 74 | 77 | 57 | 12.6 | 70 | 147 | 32 | 4*7.2 | 1*3 | 4-23 |
| 65 | 44.7 | 145 | 87 | 77 | 57 | 12.6 | 76 | 155 | 32 | 4*7.2 | 1*3 | 4-23 |
| 80 | 45.2 | 160 | 100 | 77 | 57 | 12.6 | 92 | 164 | 32 | 4*7.2 | 1*3 | 8-20 |
| 100 | 52.1 | 180 | 131 | 92 | 70 | 15.78 | 106 | 175 | 32 | 4*10 | 1*5 | 4-23 |
| 125 | 54.4 | 210 | 155 | 92 | 70 | 18.92 | 119 | 194 | 32 | 4*10 | 1*5 | 4-23 |
| 150 | 55.8 | 240 | 185 | 92 | 70 | 18.92 | 132 | 206 | 32 | 4*10 | 1*5 | 4-25 |
