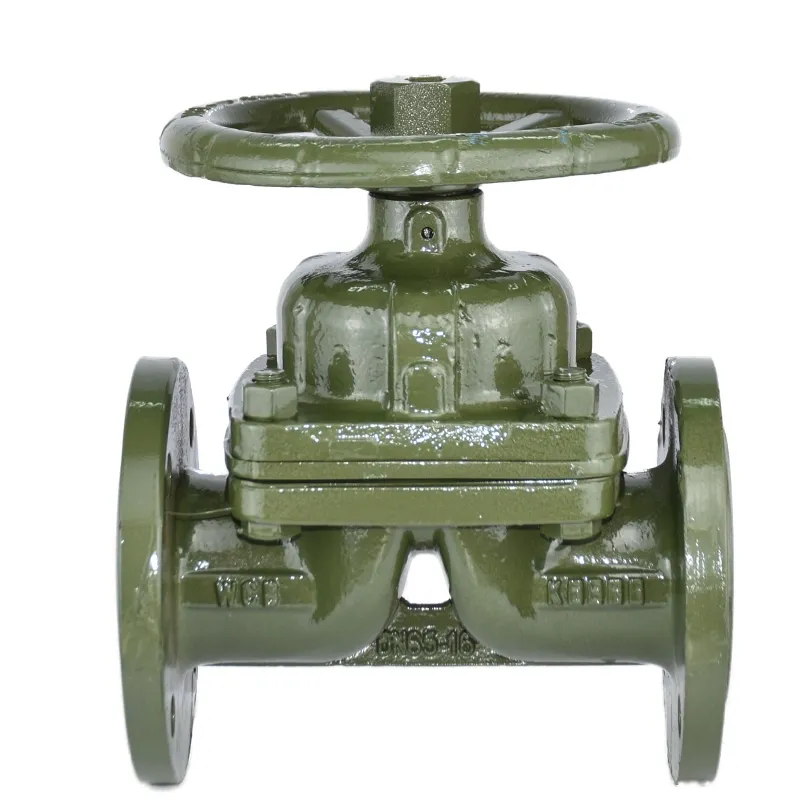

G41F46-16C隔膜衬氟阀

产品特点

1、复合式衬氟隔膜阀将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质隔开，省去填料密封结构，介质的内漏和外漏可同时免除。 2、利用FEP氟塑料与合成橡胶复合而成的隔膜，且隔膜带有氟塑料衬里层，可适用于除“熔融碱金属、元素氟”外的多种强腐蚀性介质。 3、作为执行元件的膜片，由于频繁启闭，易产生疲劳断裂，应视工况、介质的特性，进行定期更换。

技术规范

设计标准	GB/T 12239
结构长度	JB1688/GB12221
法兰标准	JB/T79-94
	GB9113.1-26
检验试验	GB/T13927
驱动方式	手动、电动、气动、常闭型、常开型

## 主要零部件材料

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低不锈钢耐酸铸钢
		Z	C	P	R	P	R
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀瓣/阀杆	35	1cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00cr18Ni10	00Cr17Ni14Mo2
3	衬里/阀座	PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4)
4	隔膜	FEP(F46)/CR(氯丁橡胶)、PFA (可溶性F4) /FPDM (乙丙橡胶)
5	支架		WCB	CF8	CF8	CF8	CF8
6	阀杆螺母		ZCuAl10Fe3	ZCuAl10Fe3	ZCuAl10Fe3	ZCuAl10Fe3	ZCuAl10Fe3
7	紧固螺栓		35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
8	螺母		45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
9	手轮		WCB	WCB	WCB	WCB	WCB

## 主要技术参数和性能

GTD/ATD气动执行器技术参数		Q641F气动美标/日标球阀阀体参数
类型	双作用活塞式、弹簧复位式	公称通径	DN15～200mm
气源压力	双作用：2-8bar/单作用：4-8bar	公称压力	150Lb、300Lb/10K、20K
输出力矩	双作用：4N·M～10560N·M	阀轴材质	不锈钢
	单作用：7N·M～2668N·M	阀体材质	碳钢、304/316/316L不锈钢
工作温度	常温型：-20℃～+80℃（丁腈橡胶O型圈）	球体材质	304/316/316L不锈钢
	高温型：-20℃～+160℃（氟橡胶O型圈）	阀座密封	PTFE、PPL、金属密封
动作范围	0°～90°（±5°）	温度	PTFE≤180℃、PPL≤350℃、金属密封≤450℃
接口螺纹	GTD40～GTD83 G1/8"	适用介质	水、粘性流体、浆料、强氧化性介质等
	GTD110～GTD350/ATD52～270 G1/4"	特点	连线简单，结构紧凑、阻力小、动作稳定
阀位信号	定位器：4-20mA / 回讯器：全开全关信号

## 主要外形尺寸和连接尺寸

一、PN0.6MPa / PN1.0MPa

DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-φd	d0	H	H1	WT(kg)
15	1/2	125	95	65	45	2	14	4-φ14	100	105	110	3.5
20	3/4	135	105	75	55	2	16	4-φ14	100	115	125	4
25	1	145	115	85	65	2	16	4-φ14	120	120	135	5.5
32	1¼	160	135	100	78	2	18	4-φ18	120	125	150	8
40	1½	180	145	110	85	3	18	4-φ18	140	135	175	11
50	2	210	160	125	100	3	20	4-φ18	140	155	195	14
65	2½	250	180	145	120	3	20	4-φ18	200	170	200	23
80	3	300	195	160	135	3	22	4-φ18	200	200	255	29
100	4	350	215	180	155	3	22	8-φ18	280	270	325	46
125	5	400	245	210	185	3	24	8-φ18	320	335	405	70
150	6	460	280	240	210	3	24	8-φ23	320	370	450	95
200	8	570	335	295	265	3	26	8-φ23	400	480	600	170
250	10	680	390	350	320	3	28	12-φ23	500	545	620	270
300	12	790	435	390	362	3	24	12-φ23	500	585	680	320

二、PN1.6MPa

DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-φd	d0	H	H1	WT(kg)
15	1/2	130	95	65	45	2	14	4-φ14	120	110	115	4
20	3/4	150	105	75	55	2	16	4-φ14	120	120	130	5
25	1	160	115	85	65	2	16	4-φ14	140	125	140	6
32	1¼	180	135	100	78	2	18	4-φ18	140	130	155	9
40	1½	200	145	110	85	3	18	4-φ18	160	140	180	12
50	2	230	160	125	100	3	20	4-φ18	160	160	200	15
65	2½	290	180	145	120	3	20	4-φ18	200	175	205	24
80	3	310	195	160	135	3	22	8-φ18	200	205	260	30
100	4	350	215	180	155	3	24	8-φ18	280	275	330	48
125	5	400	245	210	185	3	26	8-φ18	320	340	410	75
150	6	480	280	240	210	3	28	8-φ23	320	375	460	105
200	8	600	335	295	265	3	30	12-φ23	400	485	605	182
250	10	730	405	355	320	3	32	12-φ25	500	550	625	295
300	12	850	460	410	375	4	34	12-φ25	500	590	685	345
