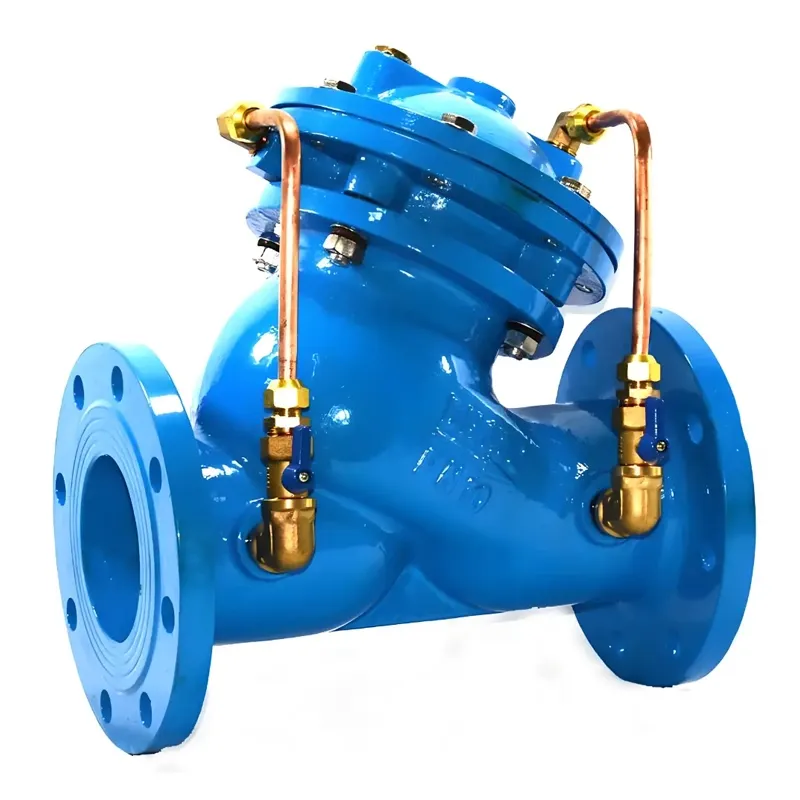

JD745X多功能水泵控制阀

商品信息

1、消除水锤效果好。将缓开、速闭、缓闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生。 2、操作方便。只需操作水泵电机启闭按扭。阀门即按照水泵操作规程实现自动开闭。 3、节能效果好。阀体采用了全通道流线型直流式设计，压力损失小，流量大，且体积小，重量轻。

主要外形尺寸和连接尺寸

DN	L	H	D			D1			n-d
			1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa
50	220	293	165	165	165	125	125	125	4-18	4-18	4-18
65	250	328	185	185	185	145	145	145	4-18	4-18	8-18
80	280	364	200	200	200	160	160	160	8-18	8-18	8-18
100	320	418	220	220	235	180	180	190	8-18	8-18	8-22
125	360	481	250	250	270	210	210	220	8-18	8-18	8-26
150	400	543	285	285	300	240	240	250	8-18	8-22	8-26
200	460	673	340	340	360	295	295	310	8-18	12-22	12-26
250	580	792	395	405	425	350	355	370	12-22	12-26	12-30
300	660	927	445	460	485	400	410	430	12-22	12-26	16-30
350	685	257	505	520	555	460	470	490	16-22	16-26	16-33
400	840	1188	565	580	620	515	525	550	16-22	16-30	16-33
450	840	1281	615	640	670	565	585	600	20-26	20-30	20-36
500	925	1256	670	715	730	620	650	660	20-26	20-30	20-36
600	1150	1600	780	840		725	770		20-30	20-36
700	1450	1750	895	910		840	840		24-30	24-36
800	1560	1900	1015	1025		950	950		24-33	24-36
900	1800	2100	1110			1050			28-33
1000	2000	2400	1230			1160			28-
