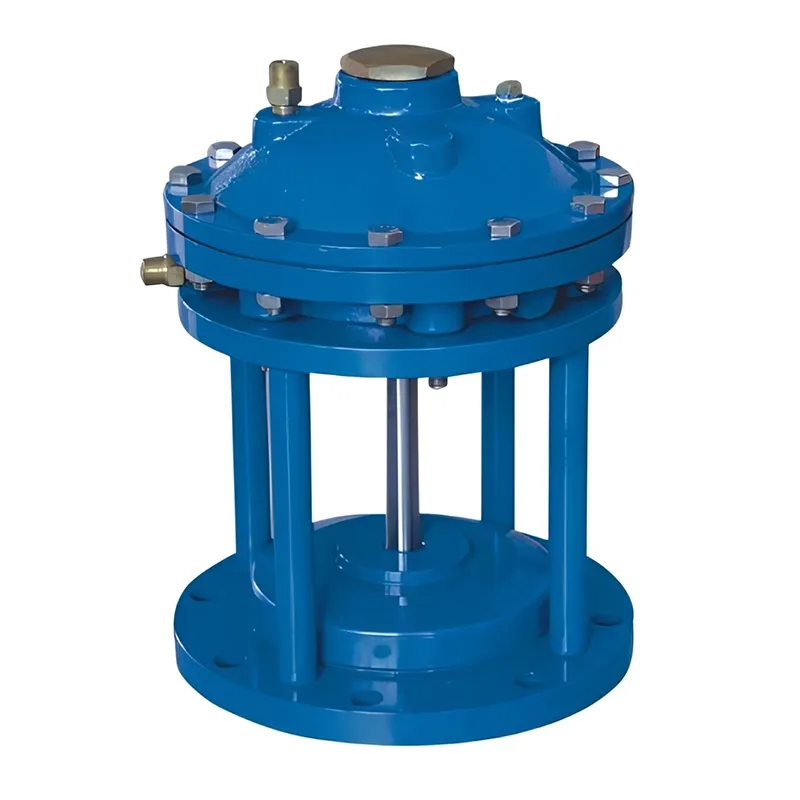

JM742X排泥阀

商品信息

JM742X池底排泥阀由阀体，上下隔膜腔、膜片、阀杆、二位四通换向阀以及阀瓣等零件组成。上下隔膜腔作为液体工具，液体作为动力，膜片、阀杆作为开关。开启只需一分钟打开阀板。此阀必须利用手动换方阀或电磁阀可远距离控制排泥阀开关。当二位四通换向阀处于一态位，主阀中腔进水，上腔通往大气，膜片在水的压力下带动阀瓣上升，主阀开启，池底的泥沙等污物开始排放。当二位四通换向阀处于二态位，主阀中腔水排向水池，上腔进水，关闭主阀，停止泥沙的排放。此阀安装在各类沉淀池的底部壁外，用以排除池底的泥沙污物。反应迅速，关闭准确 ，密封性强、开关性能好，检修方便，使用寿命长。 ##工作原理及性能 隔膜式池底排泥阀主要由阀体、上下隔膜腔、膜片、阀杆、主阀、二位四通换向阀及阀瓣等部件构成，一般安装在各类沉淀池外侧底部，用于清理池底沉积泥沙与污物。 上下隔膜腔以液体作为动力介质，依靠膜片与阀杆实现阀门通断切换。阀门启闭由二位四通换向阀控制，可搭配手动换向阀或电磁阀实现远距离操控，整套动作响应速度快、关阀定位精准，阀板完全开启仅需一分钟。 开阀排泥：二位四通换向阀切换至一工位时，主阀中腔通入压力水，上腔与大气连通；水压推动膜片向上抬升，同步带动阀瓣上移，主阀完全打开，池底泥沙、污物随即排出。 关阀停排：换向阀切换至二工位时，主阀中腔积水回流至水池，压力水通入上腔，膜片受压下行带动阀瓣闭合，主阀关闭，排泥作业停止。 ##主要部件材料

阀体	HT200
隔膜上腔	HT200
隔膜下腔	HT200
阀板	HT200
阀杆	不锈钢
拼帽	A3钢
隔膜片	耐磨丁腈橡胶和尼龙

## 主要外形尺寸和连接尺寸

DN	40	50	65	80	100	125	150	200	250	300	350
L	107	115	125	135	146	165	180	215	255	285	325
H	235	234	258	280	307	358	400	490	576	663	750
