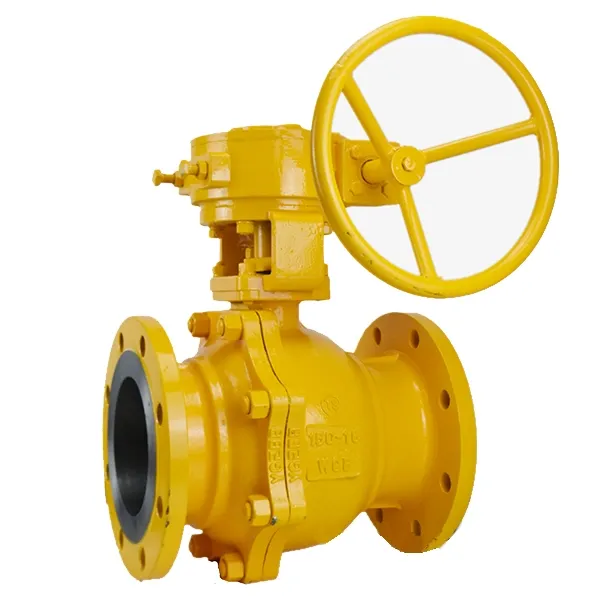

Q341F涡轮法兰球阀

Q341F涡轮法兰球阀

产品参数

产品参数

公称通径

DN40-DN300
工作压力

≤1.6Mpa
适用温度

≤150℃
工作介质

水、油、气等
阀体材质

铸钢

主要外形尺寸和连接尺寸

Q41/Q341/Q641 PN16/25/40/64尺寸总表

一、PN16

DN	L	D	D1	D2	D6	b-f	z-Φd	H	W
15	130	95	65	45	—	14-2	4-Φ14	65	115
20	140	105	75	55	—	14-2	4-Φ14	75	130
25	150	115	85	65	—	14-2	4-Φ14	85	150
32	165	135	100	78	—	16-2	4-Φ18	95	190
40	180	145	110	85	—	16-3	4-Φ18	105	230
50	200	160	125	100	—	16-3	4-Φ18	115	240
65	220	180	145	120	—	18-3	4-Φ18	145	280
80	250	195	160	135	—	20-3	8-Φ18	160	310
100	280	215	180	155	—	20-3	8-Φ18	185	330
125	320	245	210	185	—	22-3	8-Φ18	215	600
150	360	280	240	210	—	24-3	8-Φ23	245	800
200	400	335	295	265	—	26-3	12-Φ23	300	1000
250	450	405	355	320	—	30-3	12-Φ25	380	1200

二、PN25

DN	L	D	D1	D2	D6	b-f	z-Φd	H	W
15	130	95	65	45	—	14-2	4-Φ14	65	115
20	140	105	75	55	—	14-2	4-Φ14	75	130
25	150	115	85	65	—	14-2	4-Φ14	85	150
32	165	135	100	78	—	16-2	4-Φ18	95	190
40	180	145	110	85	—	18-3	4-Φ18	105	230
50	200	160	125	100	—	20-3	4-Φ18	115	240
65	220	180	145	120	—	22-3	8-Φ18	145	280
80	250	195	160	135	—	22-3	8-Φ18	160	310
100	280	230	190	160	—	24-3	8-Φ23	185	330
125	320	270	220	188	—	28-3	8-Φ25	215	600
150	360	300	250	218	—	30-3	8-Φ25	245	800
200	400	360	310	278	—	34-3	12-Φ25	300	1000
250	450	425	370	332	—	36-3	12-Φ30	380	1200

三、PN40

DN	L	D	D1	D2	D6	b-f	z-Φd	H	W
15	130	95	65	45	40	16-2	4-Φ14	70	115
20	140	105	75	55	51	16-2	4-Φ14	80	130
25	150	115	85	65	58	16-2	4-Φ14	90	150
32	165	135	100	78	66	18-3	4-Φ18	100	190
40	180	145	110	85	76	18-3	4-Φ18	110	230
50	200	160	125	100	88	20-3	4-Φ18	120	240
65	220	180	145	120	110	22-3	8-Φ18	150	280
80	280	195	160	135	121	22-3	8-Φ18	170	310
100	320	230	190	160	150	24-3	8-Φ23	190	330
125	360	270	220	188	176	28-3	8-Φ25	220	600
150	400	300	250	218	204	30-3	8-Φ25	250	800
200	550	375	320	282	260	38-3	12-Φ30	390	1200

四、PN64

DN	L	D	D1	D2	D6	b-f	z-Φd	H	W
15	140	105	75	55	40	18-2	4-Φ14	75	115
20	160	125	90	68	51	20-2	4-Φ18	85	130
25	180	135	100	78	58	22-2	4-Φ18	95	150
32	200	150	110	82	66	24-2	4-Φ23	105	190
40	220	165	125	95	76	24-3	4-Φ23	120	230
50	250	175	135	105	88	26-3	4-Φ23	130	240
65	280	200	160	130	110	28-3	8-Φ23	160	280
80	320	210	170	140	121	30-3	8-Φ23	180	310
100	360	250	200	168	150	32-3	8-Φ25	200	330
125	381	295	240	202	176	36-3	8-Φ30	230	600
150	403	340	280	240	204	38-3	8-Φ34	260	800
200	502	405	345	300	260	44-3	12-Φ34	400	1200
