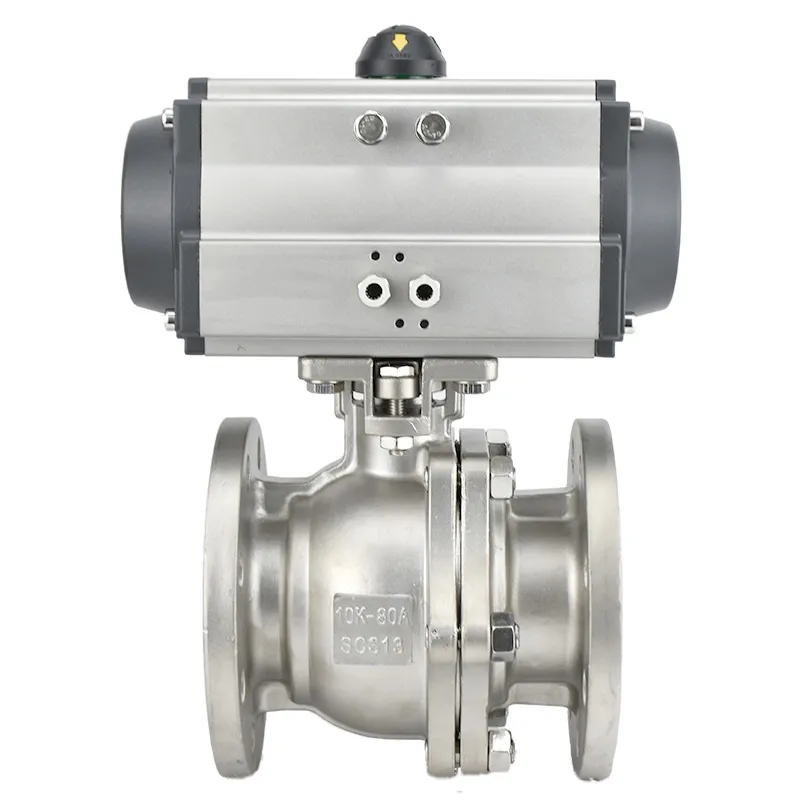

Q641F-10K日标气动法兰球阀

产品特点

1、流体阻力小，气动美标/日标球阀是所有阀类中流体阻力小的一种，即使是缩径球阀，其流体阻力也相当小。 2、气动美标/日标球阀装有止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平稳灵活。 3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且气动美标/日标球阀的密封能力随着介质压力的增高而增大。 4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。 5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，故气动美标/日标球阀的使用寿命长。 6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。 7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出，从而有效防止介质结晶。

主要技术参数和性能

GTD/ATD气动执行器技术参数		Q641F气动美标/日标球阀阀体参数
类型	双作用活塞式、弹簧复位式	公称通径	DN15～200mm
气源压力	双作用：2-8bar/单作用：4-8bar	公称压力	150Lb、300Lb/10K、20K
输出力矩	双作用：4N·M～10560N·M	阀轴材质	不锈钢
	单作用：7N·M～2668N·M	阀体材质	碳钢、304/316/316L不锈钢
工作温度	常温型：-20℃～+80℃（丁腈橡胶O型圈）	球体材质	304/316/316L不锈钢
	高温型：-20℃～+160℃（氟橡胶O型圈）	阀座密封	PTFE、PPL、金属密封
动作范围	0°～90°（±5°）	温度	PTFE≤180℃、PPL≤350℃、金属密封≤450℃
接口螺纹	GTD40～GTD83 G1/8"	适用介质	水、粘性流体、浆料、强氧化性介质等
	GTD110～GTD350/ATD52～270 G1/4"	特点	连线简单，结构紧凑、阻力小、动作稳定
阀位信号	定位器：4-20mA / 回讯器：全开全关信号

## 主要外形尺寸和连接尺寸

日标JIS 10K、20K球阀外形尺寸汇总

一、10K外形尺寸

公称通径DN	L	L1	H	D	D1	执行器型号
15	108	130	182	95	70	ATD-52
20	117	140	186	100	75	ATD-63
25	127	140	208	125	90	ATD-63
32	140	170	212	135	100	ATD-75
40	165	170	269	140	105	ATD-75
50	178	186	295	155	120	ATD-83
65	190	220	306	175	140	ATD-92
80	203	254	329	185	150	ATD-105
100	229	296	384	210	175	ATD-125
125	356	384	420	250	210	ATD-160
150	394	501	440	280	240	ATD-190
200	457	533	506	330	290	ATD-210

二、20K外形尺寸

公称通径DN	L	L1	H	D	D1	执行器型号
15	140	140	182	95	70	ATD-63
20	152	140	186	117	75	ATD-63
25	165	170	208	124	90	ATD-75
32	178	186	212	133	100	ATD-83
40	190	220	269	156	105	ATD-92
50	216	254	295	165	120	ATD-105
65	241	296	306	190	140	ATD-125
80	283	296	329	200	160	ATD-140
100	305	384	384	225	185	ATD-160
125	381	501	420	270	225	ATD-190
150	403	533	440	305	260	ATD-210
200	502	602	506	350	305	ATD-240
