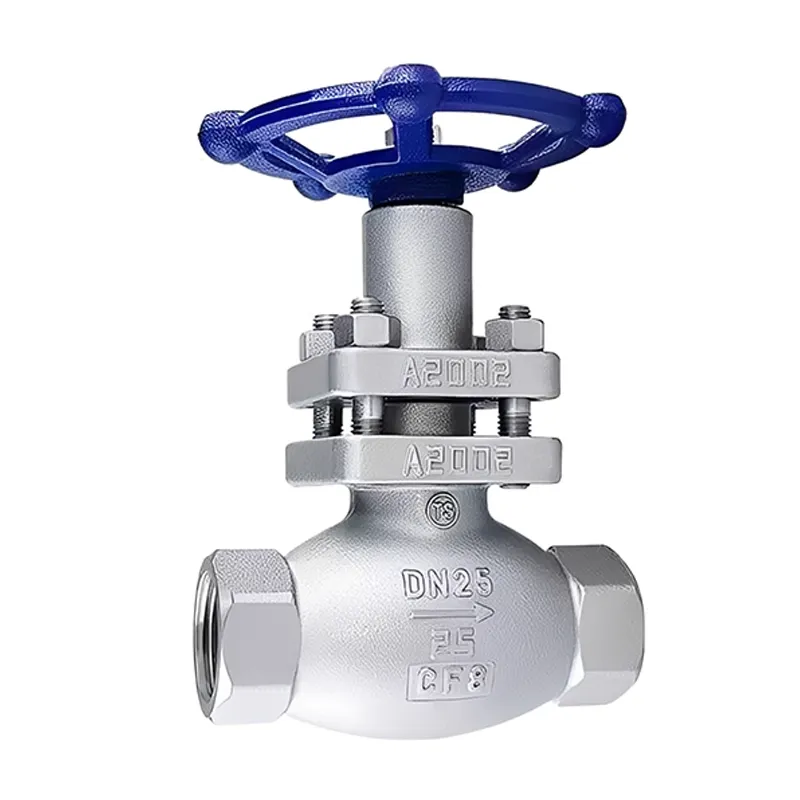

U11S内螺纹柱塞阀

商品信息

1、阀门采用柱塞与密封环过盈配合的结构，通过调节压盖螺栓使密封环产生侧向力，确保与阀体及柱塞的紧密密封，从而保证了阀门的密封性，有效杜绝内外泄漏。密封环采用弹性强、耐磨性高的无毒新型密封材料，具有自动补偿任何因热膨胀引起的变化的能力。 2、阀门开启力矩小，能实现迅速开启和关闭。 3、阀门密封可靠，经久耐用，从而提高了使用寿命。阀门维修方便，且无需保养。

主要外形尺寸和连接尺寸

公称通径DNmm	U11S‑16/25/40 C.P.R主要结构尺寸及外形尺寸
	阀体长度L	接头长度L1	接头长度S	手轮直径Do	管螺纹G寸	关闭高度H≈	开启高度H1≈	重量kg
15	90	14	32	80	1/2	133	157	2.1
20	100	16	36	100	3/4	141	169	2.8
25	120	18	46	120	1	165	199	3.8
32	140	20	55	140	1 1/4	179	225	5.8
40	170	22	80	160	1 1/2	198	246	8.3
50	200	24	95	200	2	226	282	13.2
