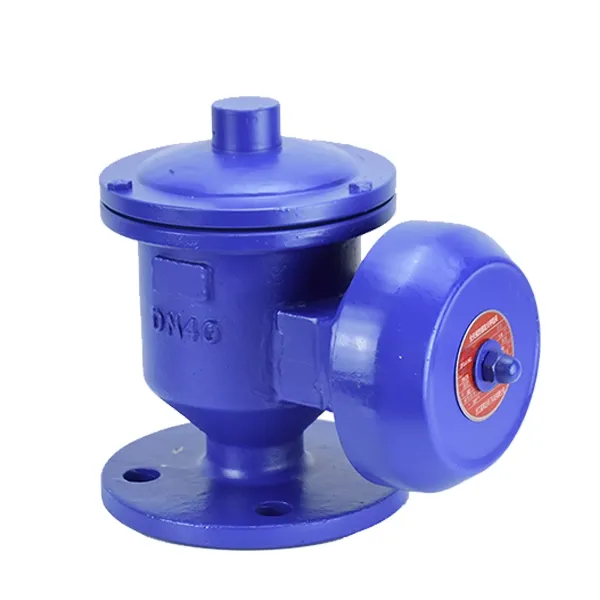

ZFQ-2防爆阻火呼吸阀
产品参数
-
公称通径
DN25-DN300
-
工作压力
1.6MPa
-
适用温度
≤80℃
-
工作介质
空气、油气、氮气等
-
阀体材质
碳钢、不锈钢
商品信息
壳体选用铸钢和铝合金，耐腐蚀性好； 波纹阻火层采用不锈钢材料，阻火性能好，耐腐蚀性能好； 结构简单，易检修，安全方便；
主要零件及材料
| 阀体材料 | 碳钢WCB、不锈钢304、316、316L、铝合金 |
| 阀杆材料 | 不锈钢304、316、316L、铝合金 |
| 正压阀盘材料 | 不锈钢304、316、316L、铝合金、四氟PTFE |
| 负压阀盘材料 | 不锈钢304、316、316L、铝合金、四氟PTFE |
| 阻火芯材料 | 不锈钢304、316、316L |
| 环境温度 ℃ | -30~60℃ |
| 操作压力 Pa | -295~98000Pa（-30mmH₂O~+10000mmH₂O）、特殊压力可定做 |
| 级别 | 操作压力(P) | 操作压力 | 操作压力 |
|---|---|---|---|
| A级正压 | +355Pa | +36毫米水柱 | +36mmH₂O |
| 负压 | -295Pa | -30毫米水柱 | -30mmH₂O |
| B级正压 | +980Pa | +100毫米水柱 | +100mmH₂O |
| 负压 | -295Pa | -30毫米水柱 | -30mmH₂O |
| C级正压 | +1765Pa | +180毫米水柱 | +180mmH₂O |
| 负压 | -295Pa | -30毫米水柱 | -30mmH₂O |
| D级正压 | +9800Pa | +10000毫米水柱 | +10000mmH₂O |
| 负压 | -295Pa | -30毫米水柱 | -30mmH₂O |
| 规格 | K | D | H | M-h |
|---|---|---|---|---|
| DN25 | 75 | 100 | 4×10 | |
| DN32 | 90 | 120 | 4×12 | |
| DN40 | 100 | 130 | 4×12 | |
| DN50 | 110 | 140 | 255 | 4×12 |
| DN65 | 130 | 160 | 4×12 | |
| DN80 | 150 | 185 | 4×16 | |
| DN100 | 170 | 205 | 480 | 4×16 |
| DN150 | 225 | 260 | 547 | 8×16 |
| DN200 | 280 | 315 | 658 | 8×16 |
| DN250 | 335 | 370 | 705 | 12×16 |
| DN300 | 395 | 435 | 12×20 | |
| DN350 | 445 | 485 | 12×20 |
| 规格 | K | D | H | M-h |
|---|---|---|---|---|
| DN25 | 85 | 115 | 4×10 | |
| DN32 | 100 | 135 | 4×12 | |
| DN40 | 110 | 145 | 4×12 | |
| DN50 | 125 | 160 | 255 | 4×12 |
| DN65 | 145 | 180 | 4×16 | |
| DN80 | 160 | 195 | 4×16 | |
| DN100 | 180 | 205 | 480 | 8×16 |
| DN150 | 210 | 260 | 547 | 8×20 |
| DN200 | 280 | 315 | 658 | 8×20 |
| DN250 | 335 | 370 | 705 | 12×20 |
| DN300 | 395 | 440 | 12×20 | |
| DN350 | 445 | 500 | 16×20 |
