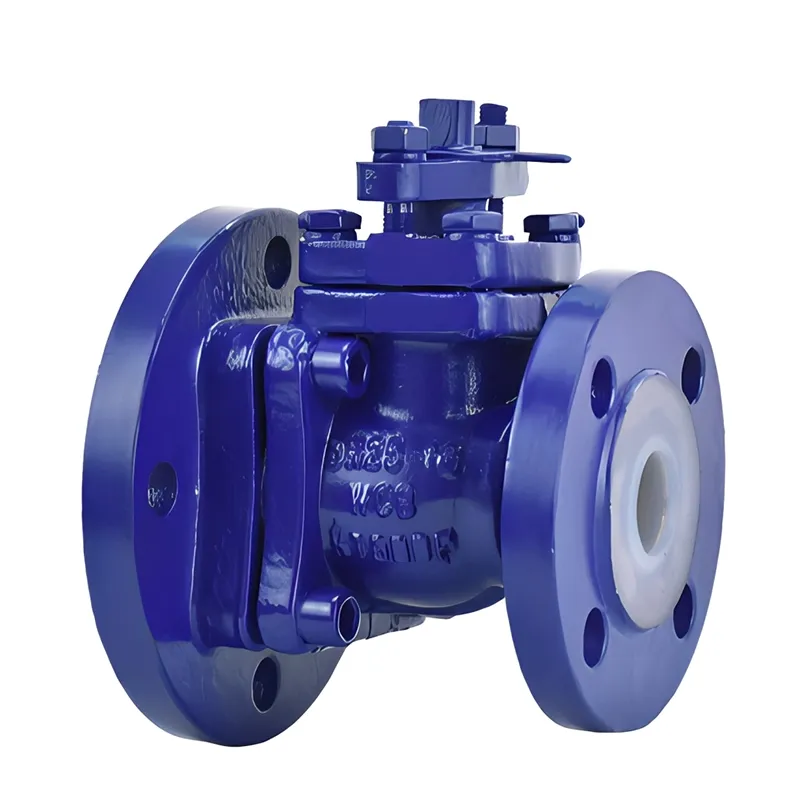

FQ41F46-16C衬四氟放料球阀

FQ41F46-16C衬四氟放料球阀

产品参数

  • 公称通径

    公称通径

    DN15-DN200

  • 工作压力

    工作压力

    1.6MPa

  • 适用温度

    适用温度

    ≤120℃

  • 工作介质

    工作介质

    酸碱及腐蚀性介质等

  • 阀体材质

    阀体材质

    WCB

商品信息

1、流体阻力小、启闭迅速结构简单。 2、采用特殊模压工艺，将衬里材料衬于阀门壳体内壁，能耐强酸、强碱介质的腐蚀，衬里球面与PTFE阀座组合，密封性好，达到了零泄漏，在真空系统中广泛运用。 3、阀体与盖子中头连接部位、中盖与阀体连接部位都铁体接触，保障了阀门在使用中配件之间无位移，零泄漏。并能承受在使用中，介质快速抽空，产生的瞬间的负压。 4、球体与阀杆融为一体，减少了转动角差，减少了因压力变化引起阀杆冲出体外的危险，保证了使用的安全性，可靠性。 5、采用PTFE V型填料和氟橡胶V型填料组合，确保阀杆部位的密封零泄漏。

主要零件及材料

阀门各工况材质选型表
零件名称part name 精铸球墨铸铁 casting ductile seat 碳钢carbon steel 不锈钢 stainless steel
QT C P R PT PL
阀体、阀盖
Body、cover		 QT400 WCB CF8 CF8M Cf3 CF3M
球体sphere QT400 WCB CF8 CF8M CF3M
内衬材料阀座Lining material seat FEP(F46)、PTFE (F4)、PFA(可溶性聚四氟乙烯)、po（聚烯烃）、PE(超高分子量聚乙烯)
填料压盖Packing gland WCB WCB Cf8 CF8M Cf3 CF3M
填料packing PTFE(F4)聚四氟乙烯
螺栓Bolt 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9 1Cr18Ni9
螺母Nut 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9
手柄 Handle WCB
## 技术标准 阀门执行标准参数表
设计和制造Design and manufacturing GB/T12237
结构长度structure length HG/T3704-2003
GB 12221 ASME B 16.10
法兰尺寸Flange size GB/T9113.1-2000 ANSI B16.5a
驱动方式Drive mode 对夹、法兰/water、flange
公称压力Nominal pressure 0.6、1.0、1.6、2.5MPa
class150 JIS 10K
压力实验Pressure test GB/T13927-92 API598
## 主要外形尺寸和连接尺寸 PN10阀门尺寸参数表
PN10(1.0MPa)
DN(mm) L D D1 D2 Z-φd F B D0 H 重量 (kg)
25/50125115/14085/11065/904-14/4-143/317/1171801056
32/65135140/160100/13078-1104-18/4-143/319/171801207.5
40/65150150/160110/13085/1104-18/4-143/319/1722514010
40/80150150/190110/15085/1254-18/4-143/319/1922514010
50/80165165/190125/170100/1454-18/4-183/321/1922515016
50/100165165/210125/170100/1454-18/4-183/321/1922515016
65/100180185/210145/170120/1454-18/4-183/321/1936016020.5
65/125180185/240145/200120/1754-18/4-183/421/2036016020.5
80/125240200/240160/200135/1758-18/8-183/421/2042021531
80/125240200/265160/225135/2008-18/8-183/421/2242021531
100/150260220/265180/225155/2008-18/8-183/423/2242024043
100/200260220/320180/280155/2558-18/8-183/423/2442024043
