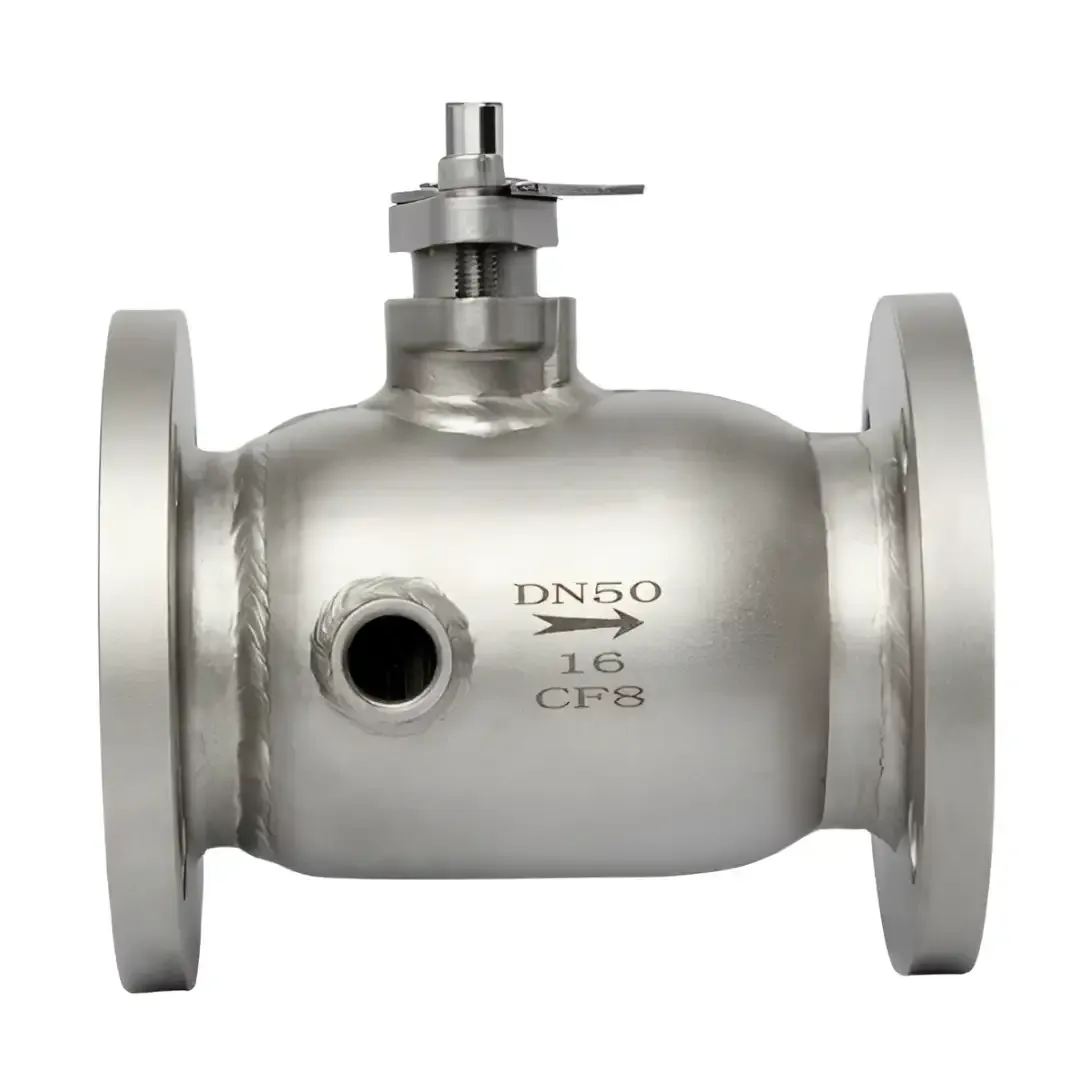

BQ41F保温夹套式球阀

商品信息

该阀门具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。

主要外形尺寸和连接尺寸

公称通径	L	D	D1	D2	b	Z-d	H	W
15	108	95	65	45	14	4-Φ14	95	160
20	117	105	75	55	14	4-Φ14	101	160
25	127	115	85	65	14	4-Φ14	106	160
32	140	135	100	78	16	4-Φ18	112	230
40	165	145	110	85	16	4-Φ18	125	230
50	178	160	125	100	16	4-Φ18	135	230
65	191	180	145	120	18	4-Φ18	170	400
80	203	195	160	135	20	8-Φ18	193	400
100	229	215	180	155	20	8-Φ18	265	700
125	356	245	210	185	22	8-Φ18	310	700
150	394	280	240	210	24	8-Φ23	355	1100
200	457	335	295	265	26	12-Φ23	410	1500
