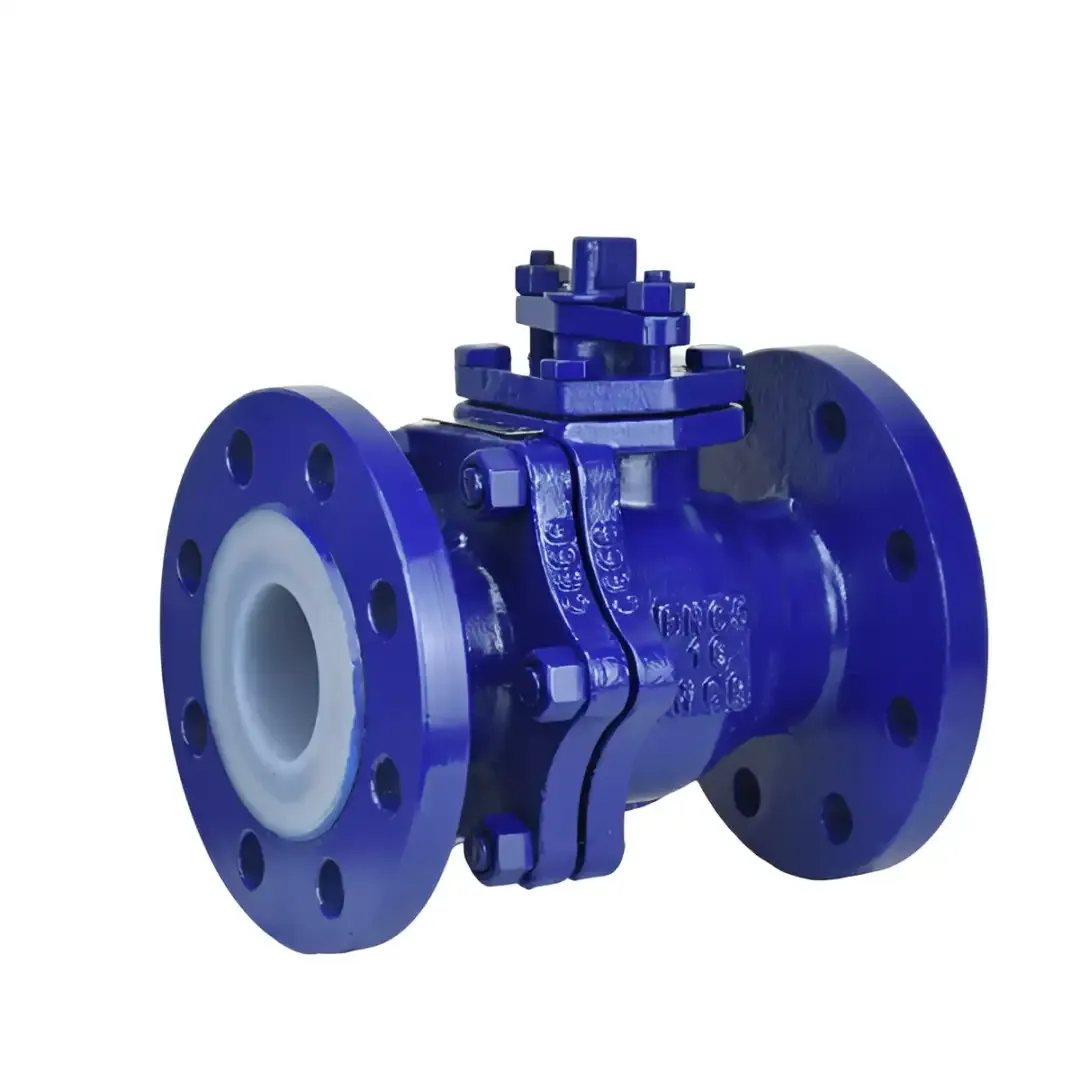

Q41F46手动衬氟球阀

商品信息

Q41F46型衬氟球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀（F46），故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门，实现对生产过程中酸、碱等强腐蚀介质的调节或切断，在水处理过程控制中使用效果明显。

产品特点

1.采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”，以外其它任何强腐蚀性质。

2.采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护。

3.启闭件球件与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性。

4.结构紧凑合理，阀体内腔空间小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏。

5.两片式、三片式结构可适应各种不同要求的管路系统和工况条件，其中三片球阀允许主阀体与两侧阀体分离，可实现在线快速更换、维修。

性能参数

项目	分类	Q41F₄₆-10	Q41F₄₆-16	Q41F₄₆-10C	Q41F₄₆-16C
型号	-	Q41F₄₆-10	Q41F₄₆-16	Q41F₄₆-10C	Q41F₄₆-16C
工作压力 (MPa)	-	1.0	1.6	1.0	1.6
适用温度 (℃)	-	-10 ~ 150	-10 ~ 150	-20 ~ 150	-20 ~ 150
适用介质	-	腐蚀性介质	腐蚀性介质	腐蚀性介质	腐蚀性介质
材料	阀体	铸铁内衬聚四氟乙烯	铸铁内衬聚四氟乙烯	铸钢内衬聚四氟乙烯	铸钢内衬聚四氟乙烯
材料	球体	铸钢外包聚四氟乙烯	铸钢外包聚四氟乙烯	铸钢外包聚四氟乙烯	铸钢外包聚四氟乙烯
材料	密封圈	增强聚四氟乙烯	增强聚四氟乙烯	聚四氟乙烯	聚四氟乙烯
材料	填料	聚四氟乙烯	聚四氟乙烯	聚四氟乙烯	聚四氟乙烯

主要外形和连接尺寸

公称通径 DN	PN1.6(MPa)主要外形尺寸和连接尺寸(mm)							参考值		重量 kg
	L	D	D1	D2	f	b	Z-Φd	H1	Do
15	130	95	65	45	3	14	4-Φ14	95	140	4
20	140	105	75	55	3	14	4-Φ14	98	150	4.5
25	150	115	85	65	3	16	4-Φ14	113	150	5.5
32	165	135	100	78	3	18	4-Φ18	130	180	7
40	180	145	110	85	3	18	4-Φ18	135	200	9
50	200	160	125	100	3.5	20	4-Φ18	140	220	15
65	220	180	145	120	3.5	20	4-Φ18	145	280	17
80	250	195	160	135	4	22	8-Φ18	205	320	30
100	280	215	180	155	4	24	8-Φ18	230	380	40
125	320	245	210	185	4	26	8-Φ18	252	500	60
150	360	280	240	210	4	28	8-Φ23	283	600	75
200	400	335	295	265	5	30	8-Φ23	325	750	130
250	450	405	355	320	5	34	12-Φ26	370	900	210
